ＷＴＪＣ-６４Ｓ２

光ＩＰ電話・ＶＤＳＬ等への切替はカバーの接続表示に従いスイッチ操作でカンタン接続

■ＷＴＪＣ-６４Ｓ２〉〉外観図PDF

特長

• 電話回線は切り分けスイッチのスター側設定で入力側と出力側が直結。
• 切り分けスイッチのライン側設定で入力側と出力側を切り離して機器類を接続。
• ６極２心モジュラージャック（ＲＪ１１）で機器類が簡単接続。
• 適用線材径：φ０．４・φ０．５・φ０．６５ 　単線対応
• ストリップの長さ：１２ｍｍ

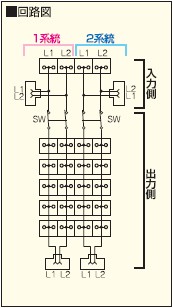

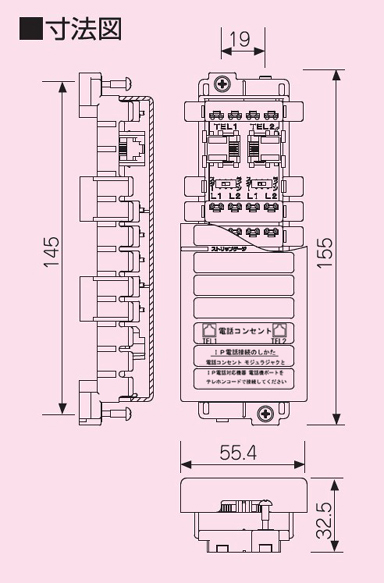

回路図・寸法図

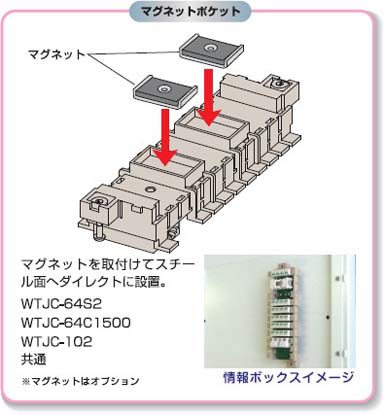

設置例

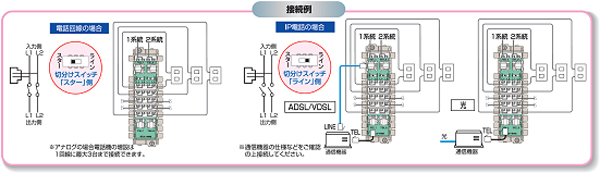

接続例
