製品情報

NMJ 露出タイプ

電話回線用 クランプ方式 露出型ローゼット

■NMJ-2

〉〉外観図PDF

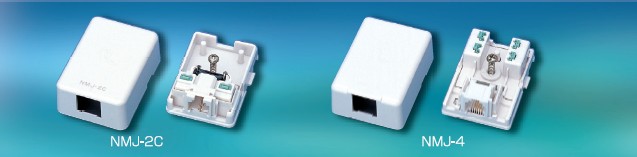

■NMJ-2C

〉〉外観図PDF

■NMJ-4

〉〉外観図PDF



■NMJ-8

〉〉外観図PDF
■NMJ-8C

〉〉外観図PDF

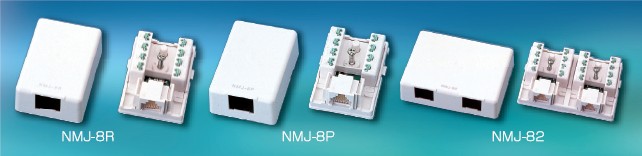

■NMJ-8R

〉〉外観図PDF

■NMJ-8P

〉〉外観図PDF

■NMJ-82

〉〉外観図PDF

■NMJ-82C

〉〉外観図PDF

■NMJ-82R

〉〉外観図PDF



特長

  • ワンタッチ結線のクランプ方式を採用。
  • 防湿効果・耐腐食性の向上により高信頼性を確保。
  • 接続線のストリップゲージ付き。

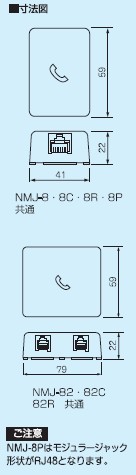

寸法図

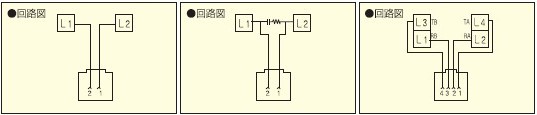

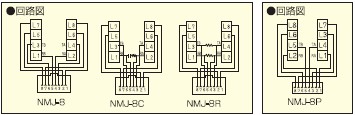

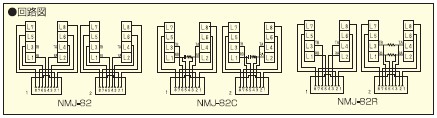

回路図

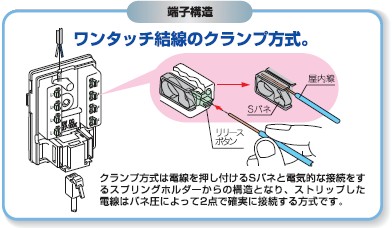

構造

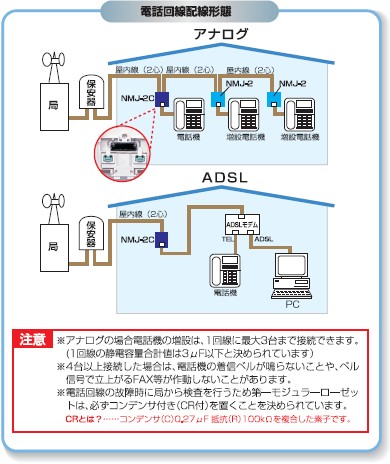

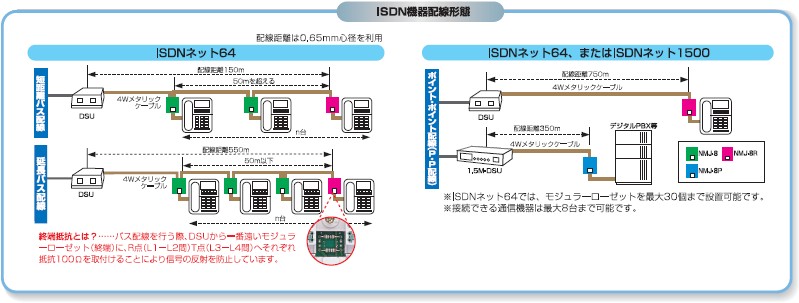

配線形態

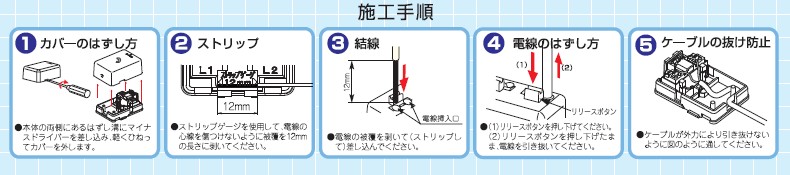

施工手順



◎使用後の製品を廃棄される場合は、自治体の分別処理基準に従ってください。
◎仕様・その他掲載内容は品質向上のため予告無く変更する場合があります。
